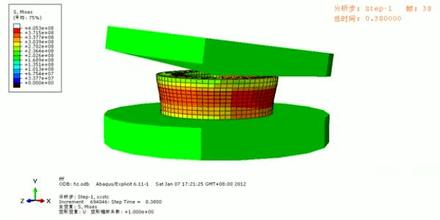

擺動輾壓(簡稱擺輾) 技術，是一種對坯料連續局部加載，多次累積，最后整體成形的金屬特種成形新工藝。其基本原理為：與機器主軸偏一定角度的錐形擺頭繞機器主軸連續滾動，同時坯料以一定的速度進給，擺頭與坯料一直保持連續的局部接觸。通過局部區域的變形逐步累積，達到坯料的整體成形。與傳統的整體模鍛成形工藝相比，擺輾工藝具有省力，震動和沖擊小，噪聲低，所得產品精度高，節省材料等優點。因此，該技術自20世紀60年代出現以來便受到高度重視，擺輾工藝理論也獲得了深入的研究，擺輾工藝已在航空航天、石油、化工和汽車等領域的產品生產中得到廣泛應用。實現擺輾工藝的裝備是擺動輾壓機(簡稱擺輾機)，擺輾機的研究是擺輾技術研究的重要組成部分。雖然國內外的擺輾機型號有多種，但其設計仍以經驗法為主。因此，利用現代有關軟件和計算機技術，對擺輾機機身進行有限元分析，從而對設備的結構進行優化設計，把設計方法由經驗型變?yōu)榭茖W型有著重要的理論意義和現實意義。
擺輾機結構和液壓機相近，其特點是比液壓機多一個擺頭機構和相應的機械傳動系統。即擺輾機有兩個運動系統，一個為推動滑塊做直線運動的液壓傳動系統，另一個為使上模作擺動的機械傳動系統。它們的合成運動是一個螺旋運動，擺輾機結構簡圖如圖。
擺輾機機身是擺輾機的主要部件之一。機身把擺輾機的全部零件聯接在一起，組成一個整體。在擺輾機工作時機身承受全部變形力。機身在變形力的作用下產生一定的彈性變形， 會使產品質量、尺寸精度和模具壽命受到影響。因此，機身的合理設計對擺輾機的輕量化， 提高擺輾機剛度，減少擺輾機制造成本，提高擺輾產品質量等都有直接的影響。
在擺輾的成形過程中，有幾種力同時作用在機身上。其中包括機身上橫梁受到的擺頭通過止推軸承傳來的偏心力，下橫梁受到的液壓缸的作用力，立柱因拉緊螺栓受拉而受到的預緊力以及地面對機身的約束力等。其中上橫梁與下橫梁的受力對擺輾機的強度和剛度尤為重要，而上橫梁受力較為復雜，其受力簡見圖。由于擺頭傳給上橫梁的偏心力可在上橫梁上轉換成一個作用在梁中心的集中力Pg和一個力偶M。但是由于力是通過軸承的外圈傳給上橫梁的，因此，上述力和力偶可分別由兩個集中力代替，其作用點在滾珠作用半徑的兩個對稱點A和B。
