有限元分析法(FEM)是將連續體離散化，通過對有限個單元作分片插值求解各種力學、物理問題的一種數值方法。有限元法把連續體離散成有限個單元，每個單元的場函數是只包含有限個待定節點參量的簡單場函數，這些單元場函數的集合就能近似代表整個連續體的場函數，根據能量方程或加權參量方程可建立有限個待定參量的代數方程組，求解此離散方程組就得到有限元法的數值解。有限元法已被用于求解線性和非線性問題，并建立了各種有限元模型，如協調、不協調、混合、雜交、擬協調元等，有限元法十分有效，通用性強，應用廣泛，已有多大型或?qū)Ｓ贸绦蛳到y(tǒng)供工程設計使用結合計算機輔助設計技術，有限元法也被用于計算機輔助制造中。
有限元法的基本思路即，先把一個原來是連續的物體剖分成有限個單元，且它們相互連接在有限個節點上，承受等效的節點載荷，并根據平衡條件來進行分析，然后根據變形協調條件把這些單元重新組合起來，成為一個組合體，再綜合求解"無論什么類型的有限元分析，其基本的求解步驟是相同的，不同的只是推導公式或運算過程的差別。
有限元計算模型建立，有限元建模的總則是根據工程分析的精度要求，建立合適的，能模擬實際結構的有限元模型，數學模型建立后，將使用連續體離散化方法，將模型進行網格劃分。這時，零件實體幾何模型就被圖形處理為網格模型，此外，模型網格化處理時，其上施加的載荷也相應的被離散化處理，然后施加到有限元網格節點上。
約束添加，在系統的約束設定窗體上，可以添加約束，約束可以添加到多個面上，而且作用于每個面的各個方向上，運算分析時，被約束的面必須至少有一個，否則可能因剛性實體運動而導致最終分失敗。
載荷施加，在系統的載荷設定窗體上，可以設定載荷類型。比如，需要施加壓力載荷，則在圖形工作區中，選定載荷的施加面，設定的力的數值將被應用于所有面，如果需要改變力的方向，則勾選反轉方向，即可按需完成載荷的施加。

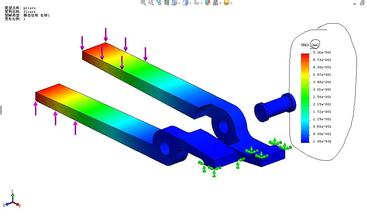

產品應力分析完成后，根據需要利用系統工具繼續進行優化分析，通過結果設定窗體中的操作向?qū)�，產品優化分析被逐步實現。
通過一系列完整的參數定義，一個算例被創建完成，定義一個算例的參數包括約束負荷材料網格和分析類型。這時，還需要設定算例的名稱，并將算例的類型參數設置為靜態這些參數能夠完整地表述一個物理問題的有限元分析，在分析一個裝配體或零件時，使用不同類型的分析可以獲得該裝配體或零件在不同工作環境下的狀態。
Solidworks Simulation為了體現設計仿真一體化的解決方案，在無縫集成界面做了創造性的改變，將仿真界面!仿真流程無縫融入到 Solidworks的設計過程中。通過幾個簡單實例研究，分析了Solidworks Simulation的一些基本功能及其使用方法。Solidworks Simulation 的功能非常強大，工程應用中，用戶可以使用Solidworks Simulation 軟件對 Solidworks構建的零件和裝配體進行高性能的應力分析和優化分析。
