軍事電子設備是復雜的機電一體化設備，其研究和開發是一個復雜的系統工程�，F(xiàn)今，軍事電子設備的發展趨勢是小型化、輕量化、綜合化，從而使得軍事電子設備的集成度越來越高，加之惡劣使用環境下的高可靠性要求，導致軍事電子設備的結構設計面臨的挑戰日益加大。因此，在軍事電子設備的結構設計過程中，新技術、新方法如有限元分析方法得到了廣泛的采用，以縮短產品的研制周期，降低研制成本，提高產品質量。

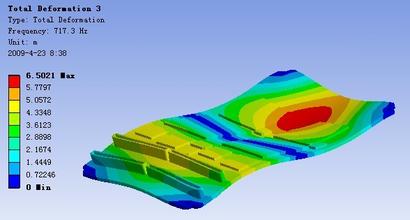

基于ANSYS的模態分析和功率譜密度(ＰＳＤ)分析在軍事電子設備的結構設計中的應用得到不斷的推廣，通過模態分析和ＰＳＤ分析，能夠在產品投產前發現設計的缺陷，從而在設計過程中加以改進和優化，提高設計質量。軍事電子設備在惡劣力學環境下，其可靠性的薄弱環節在于電子元器件的力學環境的適應性。從電子元器件集成印制板級功能單元，板級功能單元集成獨立的ＬＲＭ功能模塊，一系列的ＬＲＭ功能模塊構成電子設備，電氣互聯和機械互聯極為互雜。在模態分析和ＰＳＤ分析過程中，對機箱和模塊的整體進行結構有限元分析時，由于單元數量太大(超過20萬)，采用傳統的完全法進行模態分析和ＰＳＤ分析比較困難，甚至根本無法完成。因此，復雜電子設備有限元模型的簡化，成為ＡＮＳＹＳ模態分析和ＰＳＤ分析在結構設計中應用的關鍵。
子結構是將一組單元通過矩陣凝聚的方式生成為一個新單元的過程，這個單一的矩陣單元稱為超單元。在ＡＮＳＹＳ中，超單元可以和其它單元類型一樣使用，超單元需要通過結構分析產生。子結構方法主要是為了節省機時，能夠在計算機設備資源有限的情況之下求解一些大規模問題，主要表現：
(1)在非線性分析中，可以將模型的線性部分作為子結構，避免該部分在非線性迭代過程中反復計算，
(2)對于有重復幾何結構的模型，可以將重復部分作為子結構生成超單元，通過復制對稱結構的其它部分，節省大量機時，
(3)在計算機無法整體計算一個大規模結構問題時可以將整個結構分為若干個子結構，分別計算子結構，最終實現對整個結構的計算。模態綜合法是子結構法的一種，該方法可以把大模型分為幾個小模型來計算，使一般性能的計算機也可以分析較大規模的有限元模型。
