現代旋轉機械為提高機械效率其轉速越來越高，目前普遍采用的高速齒輪傳動，因制造、安裝準確度要求極高，生產成品昂貴，體積大等原因已不能部件及增速原理滿足現代生產的某些特殊需要，于是人們開始對其進行有限元分析。
牽引傳動在高速傳動中的應用，牽引傳動在已研制的傳動比為5的支架支承式牽引驅動摩擦傳動”或“化學齒輪”，以下開發研制用于回轉刀增速刀柄謂的基礎上，又開發出大傳動比(傳動比為具的牽引驅動增速刀柄，僅在小體積的刀柄內使回8)的直接驅動式牽引驅動增速刀柄。

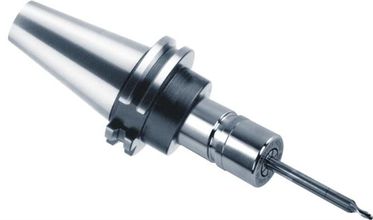

如圖所示其接轉刀具增速8倍而不改變?cè)瓩C(jī)床的任何機構，并觸部分的主要部件：由外套、高速軸、中空柱滾子和低速軸組成。低速軸、中空?qǐng)A柱滾子和高速軸以及外套安裝時采用過盈配合，它們之間的縫隙裝有特制具有很大牽引系數f的特殊潤滑劑。由于低速軸一與機床主軸相連，在電機驅動下，低速軸隨機床主軸旋轉，并直接撥動中空?qǐng)A柱滾子旋轉，又由于中空?qǐng)A柱滾子與高速軸之間的過盈配合產生正壓力凡，因此產生牽引力F=f，由于牽引系數f很大，因而牽引力F也很大，從而使中空?qǐng)A柱滾子作為驅動輪，高速軸作為從動輪(即被驅動)，將運動和動力傳給高速軸，又由于此結構為行星結構，因此增速比。
該牽引增速刀柄接觸部件的主要失效形式是接觸面疲勞點蝕，其次是中空?qǐng)A柱滾子整體破裂，這些分別由傳動副的赫茲應力和中空?qǐng)A柱滾子的內孔最大彎曲應力決定。為避免牽引機構早期失效，需精心設定壓緊力和中空?qǐng)A柱滾子的結構尺寸，保證接觸部件的接觸強度和中空?qǐng)A柱滾子的彎曲強度，而確定壓緊力的關鍵是如何求出最小過盈量既滿足工作需要，又保證接觸部件的接觸強度。
