有關文獻指出，我國已有鐵路普遍提高列車運行速度的主要限制因素是小曲率半徑彎道和部分道岔。道岔是鐵路結構的關鍵部件，是使列車從一股軌道轉入另一股軌道所必須的線路設備。文獻中指出，由于道岔結構復雜，特別是幾何不平順度大，當車輪通過道岔時將會引起強烈的沖擊和振動，導致道岔主要部件使用壽命縮短。道岔的外鎖閉裝置是轉移與固結不同股軌道的關鍵裝置。當列車駛過道岔時，不同股軌道(在道岔處，其橫截面形狀沿軌長方向各不相同)因剛度不同而變形各異，且變形隨車輪與軌道的相對位置變化而變化；而鎖閉裝置在第一、二、三牽引點處約束它們，將可動的心軌與基本軌連接在一起，從而使鎖閉裝置中出現很大的局部應力。當列車提速時，車輪作用于軌道的慣性力(特別是道岔處的橫向慣性力)增大，從而使鎖閉裝置中的應力增大，疲勞壽命下降。為適應列車提速的需要，北京全路通信信號研究設計院改善了18號單開道岔外鎖閉裝置的設計，課題組按照其要求，對有關部件的應力進行了有限元分析。
圖1、圖2分別給出第二與第三牽引點處鎖閉裝置的橫截面圖，第一牽引點與第二牽引點處的鎖閉裝置結構類似。
初步的分析與實測表明，當列車經過道岔時，鎖閉裝置中最主要的受力元件是鎖閉鉤。首先分析一下鎖閉鉤如何將心軌固定到翼軌上，如圖1所示。當鎖閉桿向右拉動時，其右端的突起B(yǎng)上抬，頂住鎖閉鉤右端下方，使鎖閉鉤的右端上方C點處的斜面上抬，頂在鎖閉鐵上，而鎖閉鐵是固定在翼軌上的；同時，鎖閉鉤的A點卡住心軌連接鐵，使心軌不能向左運動。當車輪通過心軌時，心軌和翼軌各自發生不同的彈性變形，如果這種變形使與A點接觸的心軌連接鐵產生向左的位移，那么鎖閉鉤就會受力。圖2所示的第三牽引點的鎖閉裝置與第一、第二牽引點的區別是鎖閉鉤通過銷軸與固定在心軌軌腰的連接鐵相連。銷軸與連接鐵和鎖閉鉤上的銷孔都是接觸傳力的。其鎖閉鉤的端部情況和第一、二牽引點的相同。

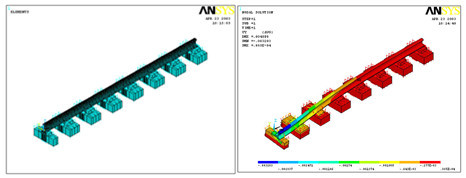

筆者所關心的是鎖閉鉤的強度問題，而鎖閉鉤所受心軌與翼軌的作用力取決于在車輪作用下兩者的變形差，如果認為車輪作用力是已知載荷，鎖閉鉤的受力卻受到很多因素的影響，無法直接給出。為了比較準確地分析鎖閉鉤的受力，本文建立了圖3所示的力學模型，其要點如下。
(1)計算模型包括翼軌，長心軌，短心軌，第一、二、三牽引點鎖閉裝置中的鎖閉鉤，連接鐵，銷軸，頂鐵等元件。鎖閉裝置中的鎖閉鐵與翼軌固接，而翼軌固結于枕木上，變形較小，故略去鎖閉鐵的變形，認為鎖鉤上的C點處斜面與翼軌剛性連接。
(2)長、短心軌與翼軌沿軌長均按其實際的變截面建立三維有限元模型，以保證準確計算其剛度。模型從心軌理論尖端起算，此端面處心軌假設為自由面。長心軌止于與枕木固結處，假設該端面固定。短心軌取至心軌彈性可彎中心，假設該端面沿軌長方向自由，其他方向固定。取翼軌比心軌兩端各長2 m左右。假設其端面沿軌長方向自由，其他方向固定。短心軌與翼軌之間的頂鐵一端固結于翼軌上，另一端與短心軌為單面接觸傳力。長短心軌之間每隔一定距離通過螺栓和墊鐵固結。
