有限元分析整體建模時，板殼單元的單元密度要合理把握，過小的密度會極大地增加模型網格數量和求解時間，不利于進行結構的整體分析。網格模型能夠滿足初步的分析目的即可，不能要求一個模型就可以解決所有的問題。在初步分析的基礎上，可以再針對需要重點分析的部位細化網格甚至單獨建模分析。建立網格模型時，要隨時進行模型的質量檢查，包括單元節點的重合、板殼單元的翹曲度以及單元的連接等方面。通過針對不同的部件、板厚、截面特性、材料和分析需要建立不同的網格節點分組，對于建模和后處理都有很大的幫助。
有限元網格模型完成以后，要對模型進行施加載荷和約束。利用I-DEAS軟件的BoundaryConditions模塊完成斗輪取料機結構有限元模型的施加載荷和約束。根據軟件的不同，載荷施加和組合的方式也各有不同，但結果一樣。
設備的自重載荷通過對模型施加豎直方向重力加速度來實現，物料載荷在帶式輸送機支撐梁上分布施加線載荷或者選取合適的點施加集中載荷，斗輪切削力要在切削點上施加并考慮不同的切削方向。載荷的施加要考慮到不同俯仰狀態的模型對載荷的不同要求，尤其是斗輪切削力和膠帶張緊力。
先將單個類型的載荷施加以后，通過施加一定的系數組合形成載荷組合。同一工況內不同的載荷組合對于結構部件的影響是不同的，選取合理的載荷組合才能分析出不同部件的最不利情況，這需要一定的散料設備結構分析經驗。載荷組合的數量與網格模型的數量疊加會大大增加求解和后處理的工作量，因此要合理選擇。
本機型采用的是臺車形式的回轉機構，因此針對車輪支撐點選擇采用柱坐標的局部坐標系來約束豎直方向和徑向，切向通過約束回轉驅動的齒輪嚙合點來實現。上部鋼結構的反力作為載荷以柱坐標的形式施加到門座架上，走行部分的約束要注意在垂直于軌道的水平方向只約束單條軌道的自由度，這樣才可以相對真實地模擬門座架的受力狀態。
在I-DEAS軟件的Model Solution模塊下對斗輪取料機的結構有限元模型進行求解，設置解算方式為線性靜態分析(Linear Statics)，保存位移、應力和單元力，輸出支反力到結果文本文件。
求解完成后，首先查看有無錯誤和警告信息，這些信息通常會提醒模型的重大缺陷。然后查看結果文本文件，對照文件中不同載荷組合的載荷統計和支反力統計，并且與手工核算出來的“理論”反力相比較，可以很快地判斷模型的加載是否存在問題。另外，按照模型反力計算設備的回轉輪壓和行走輪壓，同手工計算的輪壓數據進行對比；查看模型計算出來的俯仰鋼絲繩載荷，同手工計算的鋼絲繩載荷進行對比;通過這些對比來校核模型的準確性。選取典型工況查看變形，增加變形的放大量，看是否與“理論”上的變形情況相符合，可以發現模型的連接等重大問題。

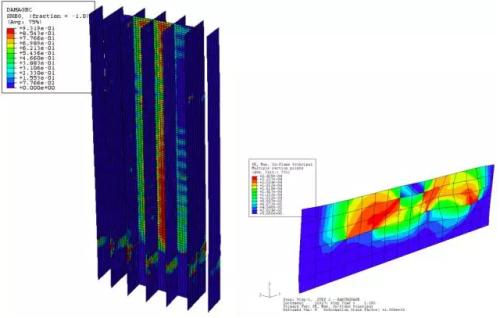

確認模型沒有問題以后，轉到Post Processing模塊進行后處理分析，主要是分析應力和變形是否滿足《規范》的要求。
