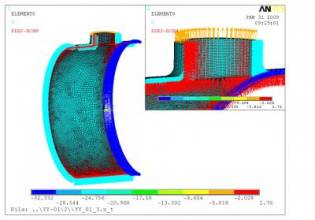

      由于承載筒體通過上、下法蘭與加載油缸和底座相連，筒體內壁受到來自試驗土體的均勻地壓作用，筒體的兩端部受到上、下連接法蘭的軸向拉應力，此時筒體處于復雜的三向應力狀態，如圖所示,如果將實際的承載筒體簡化成彈性厚壁圓筒，即以圖所示的結構來確定壁厚，則沒有考慮肋板的作用，計算的筒體厚度較大，成本較高，只能作為筒體厚度的粗略估算。
      實際承載筒體的結構如圖所示，為了優化筒體結構，設計時在其外圍布置密集的縱橫向肋板，以減小筒體壁厚，增加筒體強度和剛度。由于肋板在作用方向的抗彎剛度較大，肋板通常設計成對稱結構，將肋板隔開的單元定義為肋格單元，各肋格單元的受力情況相同。將肋格單元簡化為四周固定的圓柱形塊殼計算較為復雜，由于承載筒體內徑較大，達1.6m，每個肋格單元的大小相對于整個承載筒體的曲率半徑而言相對較小，為簡化計算，根據彈性力學的原理，可將每個曲面單元展開，簡化為四邊固定的矩形平面彈性薄板進行計算。薄板法線方向的受力取為承載筒體內壁曲面上的徑向應力，即取承載筒體上最大的肋格單元作為研究對象。按肋板的布置情況(按設計參數確定)，取a=0.285m、b=0.325m。承載筒體的肋格單元承受垂直于XY平面的均勻載荷σ=13MPa。
